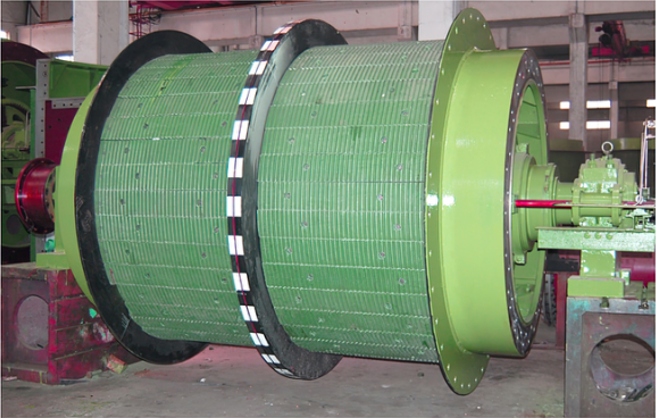

單繩纏繞式礦井提升機

2024-01-17 17:04:27

產品簡介：

電動機通過減速器將動力傳給纏繞鋼絲繩的卷筒，實現容器的提升和下放；通過電氣傳動實現減速；盤形制動器由液壓和電氣控制進行制動；通過位置指示系統實現容器的深度指示；通過各種傳感器和控制元件組成的機、電、液聯合控制系統實現整機的監控與保護；通過計算機和網絡技術實現提升機內、外的信息傳輸。

應用范圍：

本系列產品用于煤礦、金屬礦和非金厲礦井提升機、礦物、升降人員和下放材料、設備等，也可以作其它牽引運輸用。

全國服務熱線：

13803885269/13592099723

在線咨詢

技術參數 產品介紹

產品序號	卷筒				鋼絲繩最大靜張力		鋼絲繩最大靜張力差		鋼絲繩最大直徑	最小鋼絲破斷拉力總和	提升高度			最大提升速度（不大于）	優先選用減速器速比	旋轉部分變位重量（除電動機和天輪）	參考重量（不含電動機、電控）	外形尺寸（長寬高）	電動機轉速（不大于）
	個數	直徑	寬度	兩卷筒中心距	載人	載物	載人	載物			一層纏繞	二層纏繞	三層纏繞
		m		m	KN				mm	KN	m			m/s		Kg	Kg	m	r/min
JK-2*1.5	1	2.0	1.50	/	44	61	44	61	24	396.5	295	586	914	5.2	20.0	6600	24100	10.58.72.9	1000
															31.5	7242
JK-2.5*2		2.5	2.00		69	83	69	83	30	621	403	802	1245	5	20.0	13679	39460	12.89.72.9	750
															31.5	13317
JK-3*2.2		3.0	2.20		100	135	100	135	36	900	447	887	1378	6	20.0	19000	58340	13.510.52.9
															31.5
2JK-2*1	2	2.0	1.00	1.09	44	61	40		24	396.5	177	346	550	7	11.2	9740	29300	12.79.52.9	750
															20.0
															31.5	10021
2JK-2.5*1.2		2.5	1.20	1.29	69	83	65		30	621	215	422	670	8.8	11.2	13707	40470	13.89.52.9
															20.0	13695
															31.5	13675
2JK-3*1.5		3.0	1.50	1.59	100	135	90		36	900	282	553	873	10.5	11.2	21690	56924	14.4102.9
															20.0	22588
															31.5	22336
2JK-3.5*1.7		3.5	1.70	1.79	136	170	115	115	42	1230	324	635	/	12.3	11.2	26171	75456	15.110.42.9
															20.0	26526
2JK-4*2.1		4.0	2.10	2.19	216	245	160	160	50	1962	405	790	/	12.6	11.2	42400	106000	18.810.82.9	600
															20.0	42400
2JK-5*2.3		5.0	2.30	2.39	280		180	180	62	2520	458	895	/	12	11.2	49272	146625	16.712.42.9	500
															20.0

技術參數：

1、采用整體式、兩瓣式、四瓣式多種型式卷筒；

2、卷筒繩槽采用工程塑襯壓制的螺旋繩槽，層間設置鋼繩過渡裝置；

3、采用油缸后置式盤形制動器，電一液聯合控制；液壓站分中壓和中高壓兩種類型。中壓液壓站有恒制動力電氣延時和液壓延時二級制動兩種；中高壓液壓站有恒減速和恒制動力矩二級制動兩種型式。液壓站可配有壓力傳感器、壓力繼電器；

4、主軸與卷筒采用平面大扭矩摩擦聯接；

5、由光電編碼器、自整角機及低速直流測速發電機組成的信號監控裝置，有超速、過卷、深度指示失效閘瓦磨損、彈簧疲勞等完善的監測保護功能；

6、操縱臺有整體式和分體式兩種型式，全部采用集成信號燈、性能可靠的電氣儀表以及新型整體式操作手柄，并有數字式深度指示器及數字式和絲杠式深度指示為一體的深度指示系統。均具有工業電視或計算機、打印機等專用臺面；

7、天輪裝置采用整體式或兩瓣式鑄焊結構，采用滾動軸承支承和輪緣上裝有聚氯乙烯或尼龍的摩擦襯墊；

8、可配有礦井提升機網絡控制及遠程診斷系統；

技術特點：

1、采用整體式、兩瓣式、四瓣式多種型式卷筒;

2、卷筒繩槽采用工程塑襯壓制的螺旋繩槽，層間設置鋼繩過渡裝置;

3、采用油缸后置式盤形制動器，電一液聯合控制，液壓站分中壓和中高壓兩種類型。中壓液壓站有恒制動力電氣延時和液壓延時二級制動兩種;中高壓液壓站有恒減速和恒制動力矩二級制動兩種型式。液壓站可配有壓力傳感器、壓力繼電器;

4、主軸與卷筒采用平面大扭矩摩擦聯接;

5、由光電編碼器等發電機組成的信號監控裝置，有超速、過卷、深度指示失效閘瓦磨損、彈簧疲勞等完善的監測保護功能;

6、操縱臺有整體式和分體式兩種型式，全部采用集成信號燈、性能可靠的電氣儀表以及新型整體式操作手柄，并有數字式深度指示器及數字式和絲杠式深度指示為一體的深度指示系統。均具有工業電視或計算機、打印機等專用臺面;

7、天輪裝置采用整體式或兩瓣式鑄焊結構，采用滾動軸承支承和輪緣上裝有聚氯乙烯或尼龍的摩擦村墊;

8、可配有礦井提升機網絡控制及遠程診斷系統。

成套供應范圍：

主機，天輪裝、，不同型式的操縱臺、深度指示器、液壓站#滑站；電氣拖動與控制系統、信息傳輸系統；經用戶麵求，也可生產其它規格的產品，以滿足用行的需求。
